Prototype d’objet connecté avec Sigfox

Depuis quelques mois Awelty s’intéresse beaucoup aux objets connectés. Comment connecter le réel au virtuel ? Comment exploiter les technologies Internet dans notre quotidien, dans celui des entreprises et des industries ?

Pour les besoins d’un futur projet de monitoring de machines industrielles, nous souhaitons explorer plusieurs solutions techniques. Nous proposons ici la réalisation d'un prototype de mini station météo en utilisant le réseau Sigfox.

Ces solutions doivent couvrir les impératifs suivants :

  • Bas débit : seuls quelques paramètres chiffrés seront collectés.
  • Emission seulement : les paramètres vitaux des machines doivent être collectés à intervalle fixe.
  • Fonctionnement en mobilité : les machines se déplacent, exit donc les solutions ethernet, Wifi ou bluetooth.
  • Fonctionnement en conditions industrielles : chaud, froid ou humidité ne devront pas altérer le fonctionnement de la solution.
  • Coût : il s’agit de monitorer jusqu’à plusieurs milliers de machines, les coûts initiaux (matériel) et de fonctionnement (abonnements) doivent être maîtrisés.
  • Autonomie : le système doit être alimenté par la machine à surveiller, ou par une batterie de secours si la machine est hors tension.

Fonctionnalités du prototype

Pour notre essai, nous simulerons une mini station météo en collectant la température, le taux d’humidité et la luminosité ambiants. Ces trois valeurs seront envoyées sur le réseau à intervalle régulier. En situation réelle, les informations à transmettre seront fournies par la machine hôte.

La technologie Sigfox

Le premier prototype présenté répond à la majorité de ces impératifs. Il s’agit d’une solution à base d’arduino exploitant le réseau SIGFOX.

SIGFOX est un des leaders français de la communication m2m (Machine To Machine). Il s’agit d’un réseau cellulaire bas débit, qui couvre une grande majorité du territoire français et de nombreux pays européens. C’est un peu l’inverse de la 4G, des débits ridicules, une bande passante ultra restreinte, mais un coût de revient imbattable. En outre, les solutions Sigfox présentent l’avantage de consommer peu d’énergie (grâce à la bande de fréquences utilisée).

Pour exploiter ce réseau, il suffit d’un modem compatible SIGFOX, qui une fois correctement exploité, enverra les données sur le réseau. Ces données sont ensuite mises à disposition sur le web, et exploitables par votre application.

Le réseau sigfox autorise l’envoi de 140 messages de 12 octets par jour et par modem.

Le microcontrôleur

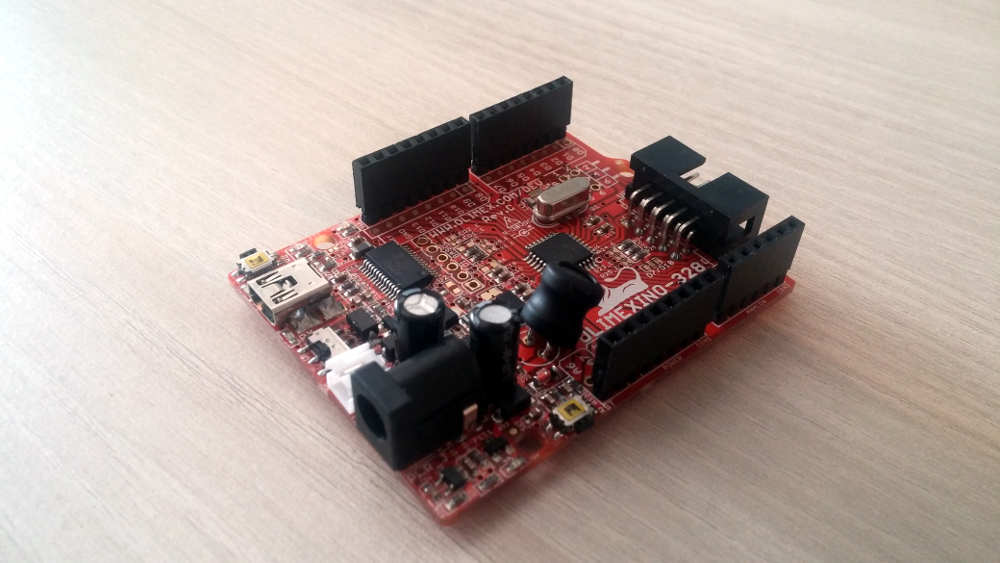

Olimex olimexino 328

Nous avons choisi une carte Olimexino 328, produite par Olimex, qui présente tous les avantages d’un petit arduino, avec en bonus :

  • Une alimentation permissive de 9 à 30V, ou via USB 5V
  • Un circuit de charge intégré qui permet à la carte de tourner sur batterie (li-Po ou Li-Ion) en l’absence d’alimentation
  • Un design “industriel”, qui promet une plage de fonctionnement de -25 à +85°C, et une bonne immunité aux interférences
  • La capacité de fonctionner en 5V ou 3.3V

Le modem

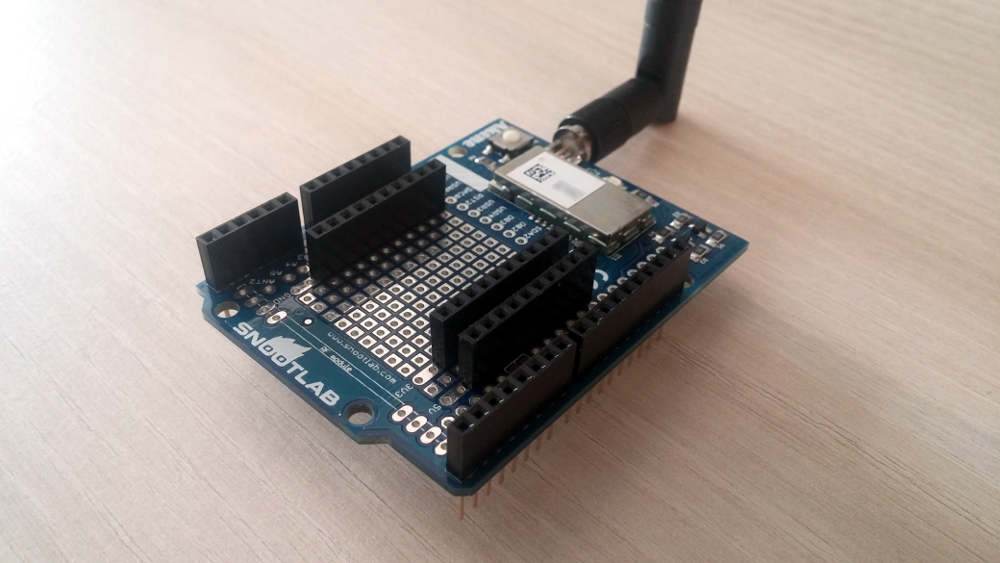

Snootlab akene sigfox

La couche “communication” est assurée par la carte Akene de chez Snootlab. Cette carte au format arduino embarque un modem Sigfox et en facilite l’utilisation.

  • Fonctionne sous 5V et 3.3V
  • Propose un espace de prototypage avec des rails GND, 3.3 et 5V
  • Est livrée avec une antenne
  • Est livrée avec un an d’abonnement sigfox et un accès à l’interface actoboard.net

L'alimentation

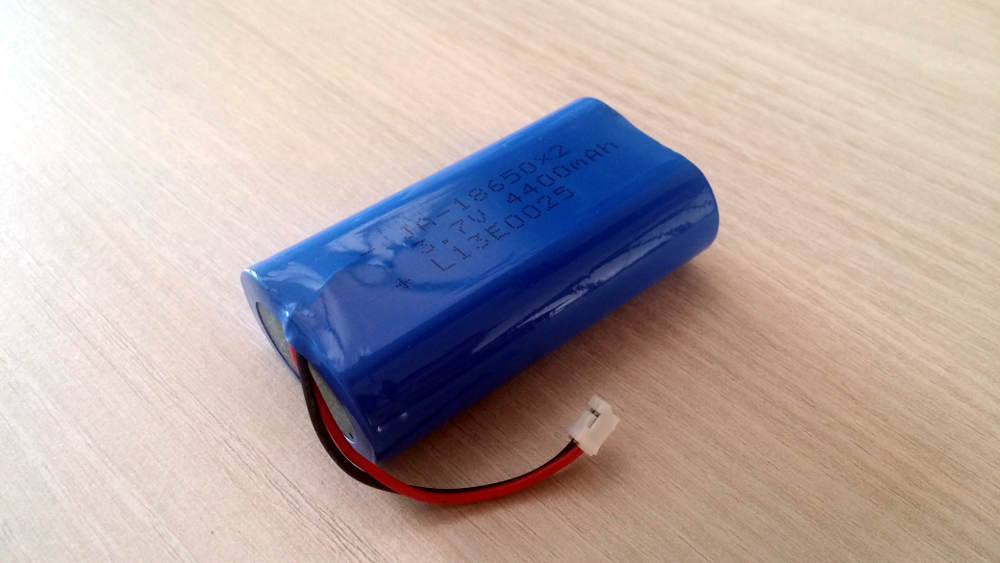

Batterie lipo 4400mah

Une batterie Lipo de 4400 mAh assurera l’autonomie du système lorsque la machine sera hors tension (transport, panne électrique, stockage). Avec une consommation estimée à 200 mA (à vue de nez), on peut espérer une autonomie d’une vingtaine d’heures sur batterie.

Le cycle de mise sous tension de la machine hôte sera simulé par un panneau solaire bon marché, qui fournira une alimentation 5V instable et une charge discontinue de la batterie.

Les capteurs

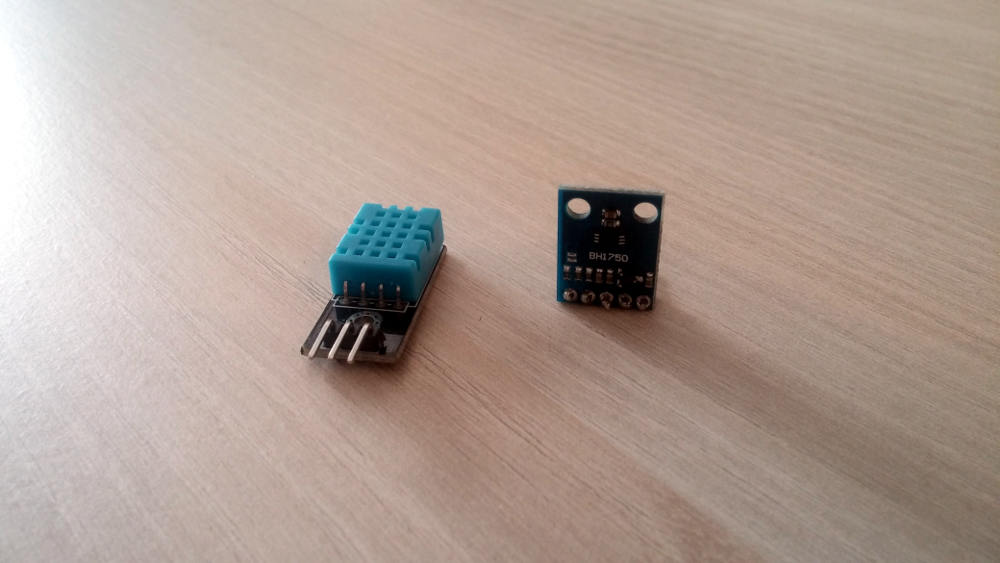

Capteur dht11 bh1750

Les capteurs utilisés sont des articles chinois bon marché, qu’on trouve dans tous les kits de découverte arduino, dans toutes les boutiques en ligne, ou sur ebay. N’en attendez pas une fiabilité exemplaire, il faut les considérer comme des outils pédagogiques. Nous allons donc exploiter :

  • Un capteur DHT11 qui fournit la température et le taux d’humidité via un protocole série maison.
  • Un capteur de luminosité BH1750, exploitable via I2C.

Câblage

Cablage du prototype

Le shield Akene s’enfiche parfaitement sur la carte Olimexino-328. Deux broches restent dans le vide sur cette carte, mais pas d’inquiétude.

La batterie se connecte à la carte mère via la prise JST dédiée.

Le sélecteur de tension doit être positionné sur 3.3V (ce qui permettra au système de fonctionner sur batterie)

Le capteur DHT11 doit être connecté comme suit :

  • broche “-” => GND
  • broche “+” => 3.3V
  • broche “OUT” => D2

Le capteur BH1750 soit être connecté comme suit :

  • broche GND => GND
  • broche VCC => 3.3V
  • broche SDA => A4
  • broche SCL => A5

Une fois le code envoyé sur la carte, vous pourrez alimenter la carte par un panneau solaire via la prise USB. Nous avons choisi de ranger le tout dans une boite en plastique pour laisser tourner notre station en extérieur. Pensez à percer votre boîtier pour limiter la condensation et capter l'humidité ambiante.

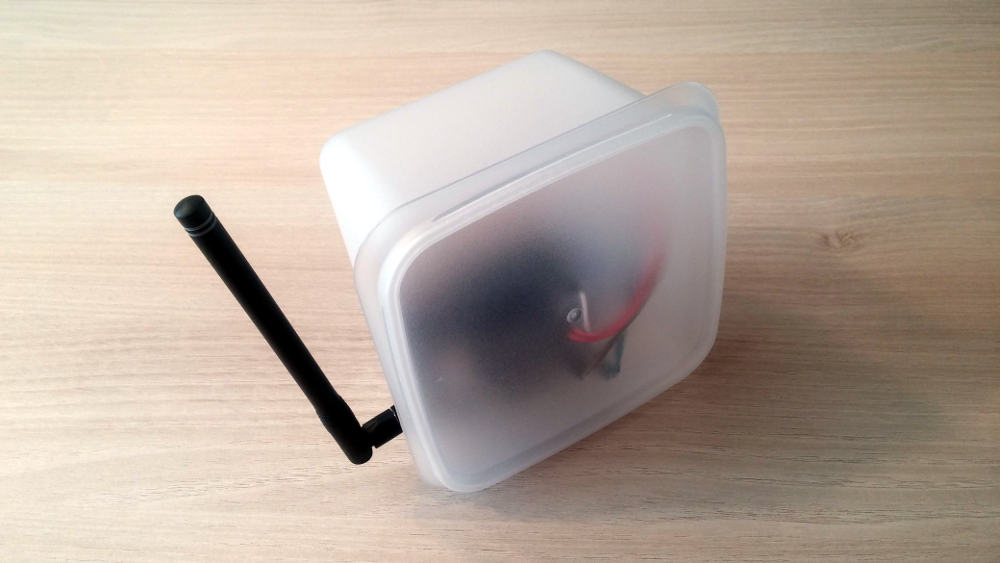

Le prototype dans son boitier

Librairies Arduino

Vous devez télecharger et installer ces librairies dans votre environnement arduino :

La librairie Akene fournie par snootlab lors de l’achat de la carte. Elle propose une interface d’utilisation simple pour les fonctions de base du modem : initialisation, envoi de données.

La librairie DHT d’adafruit, disponible sur github. Elle permet d’exploiter facilement les capteurs DHT11 et DHT22 (ce dernier est plus précis).
Télécharger la librairie : https://github.com/adafruit/DHT-sensor-library

La librairie BH1750 de claws, disponible sur github. Elle permet d’exploiter le capteur de luminosité BH1750.
Télécharger la librairie : https://github.com/claws/BH1750

Vous devez configurer votre IDE arduino, la carte OLIMEXINO-328 doit être exploitée comme un Arduino Duemilanove.

Le code

// arduino libs
#include "wire.h"
#include "softwareserial.h"

// Akene
#include "akene.h"

// lux meter
#include "bh1750.h"

// temp & humidity
#include "dht.h"

// structure de données à envoyer
typedef struct {
  int t; // température
  int h; // humidité
  int l; // luminosité
} Payload;

// données à envoyer
Payload p;

// capteur de température et humidité DHT11 sur la broche 2
DHT dhtMeter(2, DHT11);

// capteur de luminosité
BH1750 lightMeter;

void setup()
{
  // ce délai laisse la carte Akene démarrer tranquilement
  delay(3000);

  // Init du capteur de luminosité
  lightMeter.begin();

  // Init du capteur de température
  dhtMeter.begin();

  // Init du modem
  Akene.begin();
}

void loop()
{
  // lecture de la température
  p.t = dhtMeter.readTemperature();

  // lecture du taux d'humidité
  p.h = dhtMeter.readHumidity();

  // lecture de la luminosité
  p.l = lightMeter.readLightLevel();

  // le modem est-il pret ?
  while(!Akene.isReady())
  {
    delay(1000);
  }

  // envoi des données
  Akene.send(&p,sizeof(p));

  // délai de 10 minutes secondes
  for (int second = 0; second < 600; second++)
  {
    delay(1000);
  }
}

Exploitation des données

La carte Akene est livrée avec un an d'abonnement au réseau Sigfox, et la possibilité de consulter/exploiter/transférer les données via la plateforme www.actoboard.com. Une fois inscrit, il suffit de créer un tableau de bord, des sources de données, et d'organiser le tout comme bon vous semble. Il est même possible de partager des tableaux de bord. Voici une représentation temps réel des données collectées par notre mini station météo.

Pour cause de travaux, notre mini station météo est actuellement à l'intérieur de nos locaux où l'exposition lumineuse est insuffisante pour recharger les batteries de celle-ci.
